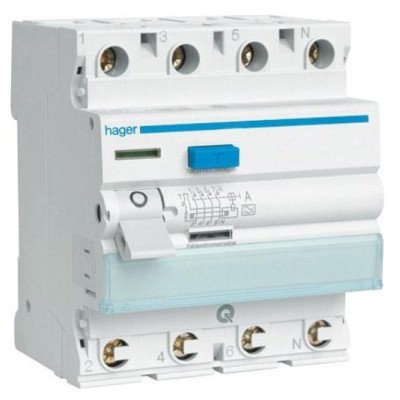

Устройство защитного отключения HAGER 4-п CD464J 63A 30mA, АС

Основные данные дифреле CD464J (Hager): – Цепь: трёхфазная.– Чувствительность (ТИП) : АC (переменный ток).– Номинальный ток: 63А– Ток утечки: 30mA (0,03А).– Подключение: винтовое.– Ширина модуля: 4. Дополнительные данные: – Посадочное место: стандартная дин-рейка (35мм).– Отключающая способность: 6kA. (с дополнительным автоматическим выключателем).– Расчетное напряжение: 230/400В~~ +6%, 50/60 Гц.– Чувствительность к переменному току– Приспособлены для последующей установки дополнительных устройств.– Возможен одиночный демонтаж с системы фазных шин.– С удобными для монтажа клеммами Bi-Connect.– Защита от прикосновения. Подключение: Многожильные проводники: 16 мм².Монолитные проводники: 25 мм². Назначение устройства защитного отключения (Hager CD464J) Устройства защитного отключения, в том числе дифреле CD464J, были разработаны для защиты людей, животных от поражения током при прямом или непрямом контакте до электрического оборудования, которое находится под напряжением. Так как УЗО CD464J контролирует ток утечки, его можно также использовать для контроля состояния изоляции, тем самым, обеспечивая дополнительную защиту от пожара. Принцип действия Дифференциальное реле CD464J является электромагнитным устройством, имеет магнитную цепь в виде кольцевого сердечника, по которому проходит течение основного тока. Вторичная обмотка питает реле. При возникновении на стороне потребителя тока утечки векторное равновесие нарушается, и по измерительной обмотке начинает протекать ток, пропорциональный току утечки и реле срабатывает.
