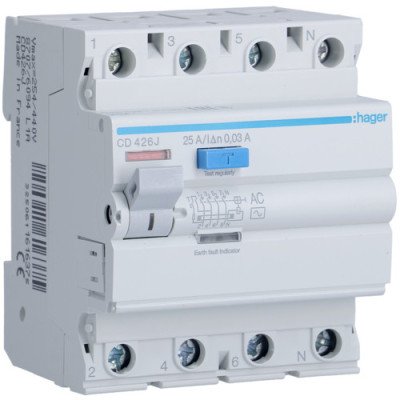

Устройство защитного отключения 4Р 25A 30mA AС CD426J Hager

Устройства защитного отключения, в том числе дифреле CD426J, были разработаны для защиты людей, животных от поражения током при прямом или непрямом контакте до электрического оборудования, которое находится под напряжением. Так как УЗО CD426J контролирует ток утечки, его можно также использовать для контроля состояния изоляции, тем самым, обеспечивая дополнительную защиту от пожара. Принцип действия Дифференциальное реле CD426J является электромагнитным устройством, имеет магнитную цепь в виде кольцевого сердечника, по которому проходит течение основного тока. Вторичная обмотка питает реле. При возникновении на стороне потребителя тока утечки векторное равновесие нарушается, и по измерительной обмотке начинает протекать ток, пропорциональный току утечки и реле срабатывает. Основные данные дифреле CD426J (Hager): Цепь: трёхфазная Чувствительность (ТИП) : АC (переменный ток) Номинальный ток: 25А Ток утечки: 30mA (0,03А) Подключение: винтовое Ширина модуля: 4 Дополнительные данные: Посадочное место: стандартная дин-рейка (35мм) Отключающая способность: 6kA. (с дополнительным автоматическим выключателем) Расчетное напряжение: 230/400В~~ +6%, 50/60 Гц Чувствительность к переменному току Приспособлены для последующей установки дополнительных устройств Возможен одиночный демонтаж с системы фазных шин С удобными для монтажа клеммами Bi-Connect Защита от прикосновения Подключение Многожильные проводники: 16 мм² Монолитные проводники: 25 мм²
