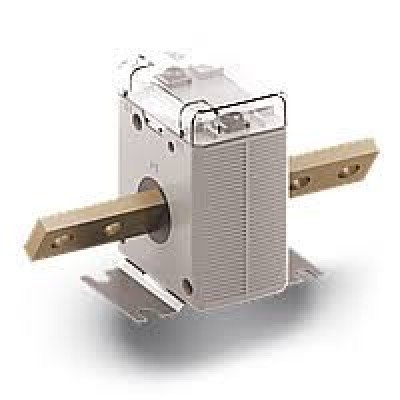

Трансформатор тока TOPN-0,66-0,5S-100/5 У3

При изготовлении трансформатора используются аморфные сплавы. В зависимости от исполнения трансформатор может иметь вертикальное, горизонтальное расположение шины, или может быть выполнен без нее (см. исполнение на Рис. Габариты). Трансформатор предназначен для эксплуатации в следующих условиях: температура окружающего воздуха от минус 45 до 40 °С; относительная влажность воздуха до 98 % при температуре плюс 25 °С.Сертификат провеки типа UA.TR.001 83-17 від 01.09.2017. Технические характеристики Номинальное напряжение трансформатора 0,66 кВ Наибольшее рабочее напряжение трансформатора 0,72 кВ Номинальный уровень изоляции 3 кВ Номинальная первичная сила тока трансформатора 100 A/150 А/200 А/300 А/400 А/500 A/600 А Номинальная вторичная сила тока трансформатора 5 А Номинальная частота напряжения в сети 50 Гц Номинальная вторичная нагрузка при коэффициенте cos φ = 0,8 5 ВА Класс точности 0,5S Номинальный коэффициент безопасности приборов FS, не более 3 Межповерочный интервал 16 лет Масса (100 A .. 400 A), не более 0,5 кг Масса (500, 600 A), не более 0,8 кг Материал шины (100 А .. 400 А) алюминий Материал шины (500, 600 А) медь
